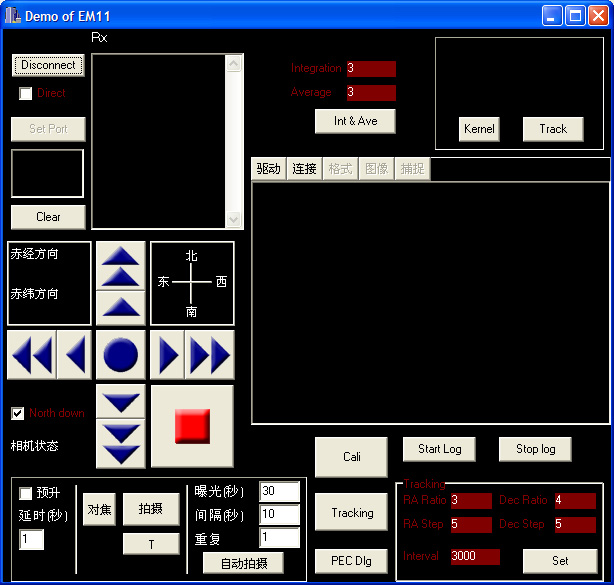

自动导星跟踪 在连接RS232后,可以实现更精细的调整。 [2006-09-28] 将新电路试验板做好。28日赴麻峪房观测,试验串口控制下的导星。导星逻辑是:每4秒钟读一次偏差(6次和),偏差像素值除以6(赤经)和8(赤纬)取整后乘以5%修正量。实际赤道仪的修正时间大致在2秒。 从照片上看跟踪误差在3个像素。后半夜有风。中间有过一次快门时序错误。 为了减小星像晃动的影响,加入数字积分功能,即先将导星图案叠加后再测量位置。将新的2051控制板做好,并编写了一个20D的控制元件放到验证程序里。

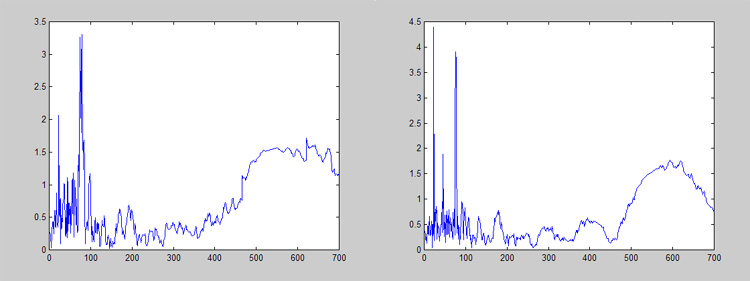

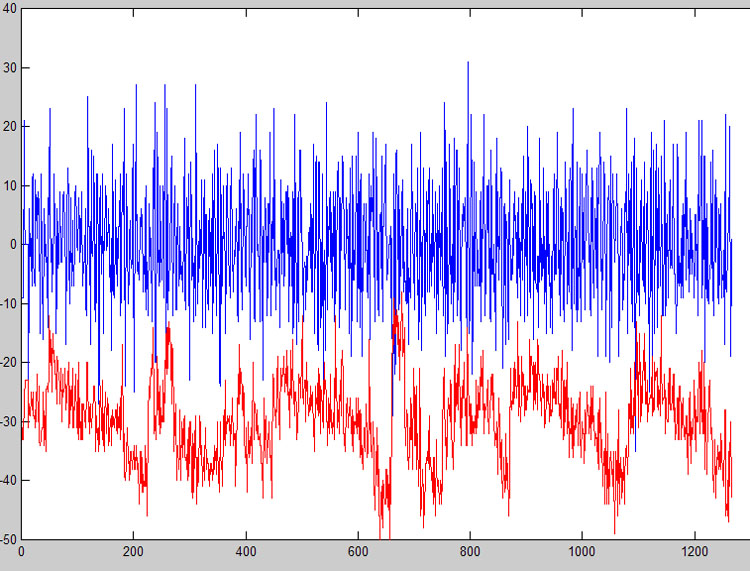

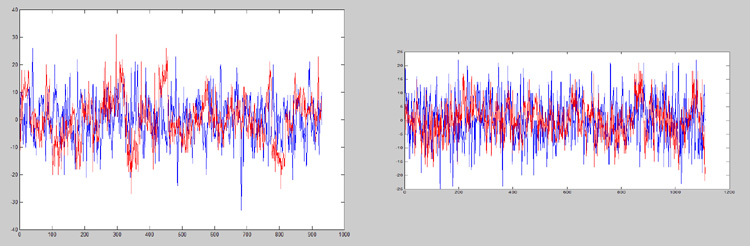

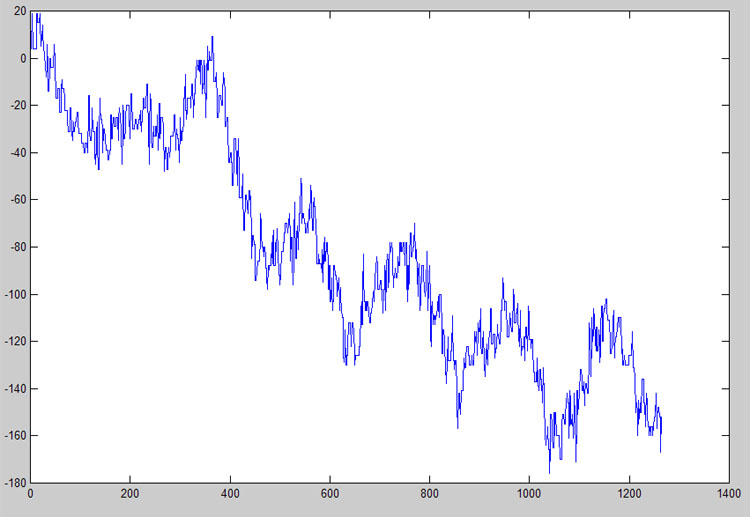

现在采用的导星逻辑是 float x,y; //由cali得到方向,也可通过corr_ra/dec符号设置 if(ra_ratio>0) x=-x; //求整。corr_ra/dec可认为是开始修正的阈值,step是修正速度步长 ra=x>0?floor(x):ceil(x); //限速 ra=min(15,max(ra,-15)); 在间接驱动时速度被映射到 int lcmd[16]={0,2,4,6,8,10,15,20,30,40,50,60,70,80,90,99}几个值上面。 10月28日天气晴好,赴麻峪房观测游玩。29日凌晨拍摄了M77和M78,同时对误差进行记录。使用适配接口。 在对M78的拍摄中,星象偏差在3像素左右,即6角秒。整晚没有出现震荡的情况。 3:33:48 : Set Tracking: Step 5 5 Ratio 6 8 Interval 3000 从偏差记录(3秒步长)上可以看出,10分钟的误差校正得较好。但短周期的起伏很大。 对频谱做分析,76秒周期依然存在,幅度较低是因为相位变化剧烈。更小周期的起伏明显。 同时,赤经偏差序列的相邻项差标准差增大到12.5,赤纬减小到5.3。 现在的跟踪方式是每3秒反馈一次,而赤道仪的调速是脉冲式的,2秒左右就会恢复原状。这样,可能造成了摇摆,所以还需要改进导星逻辑,至少采用持续匀速调节的方式。是否仅对10分周期做补偿就行了? 下图是赤经方向补偿指令累计曲线。可以看出加快(ra<0)的和大于减慢和,即两边比例不完全一致。 [2006-11-4] 一天风,晚上极晴,有云。北落师门比较连续和断续调整效果。直连。连续跟踪,中间改变参数,共4次。中途去57中。回来后继续试验了3组,但均有云干扰。注意是赤道仪直连,所以实际调整量(5,10)和经单片机(4,10)后不同,调整量更大。 [2006-11-5] 家中,目标北落师门比较连续和断续调整效果。赤道仪直连,为了模拟间接驱动的效果,在3秒断续调整时将调整量映射到分立值上: if(flag_test){ 风大。与昨天相比,将断续的步长改为4。两者的标准差接近,相邻项差的标准差连续的较小,但是否和采样间隔2秒/3秒之区别有关。另外,在间隔减小到2秒后,赤纬的调整参数亦需改变。总体来说,似觉连续修正至少不劣于断续方式。

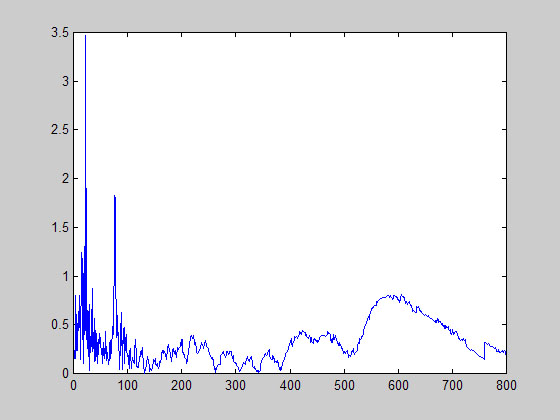

[2006-11-9] 为在拍摄水星时摆脱笔记本,修改了一下相机控制手柄,使之可以向适配器发送指令。当接上笔记本测试时,发现最后对焦解除指令有接收错误(转成赤道仪控制指令)的现象,当时判断是奇偶未设的缘故,时间紧未深究。 当晚皓月当空,天气也甚晴。但是大气宁静度极差,调焦似找不到焦点。背景光很亮,所以拍摄M79,因其为球状星团,所以影响会小些。为试验导星精度,ISO设在100,以保持10分钟的曝光时间。 在拍摄了5张照片后,到了三点多。这时觉得星像不实,于是重新调焦。 约摸调好之后,再次自动拍摄。此时出现问题:相机快门开启后约一秒钟随即关闭,而程序本身仍处在计时状态中。试验数次均如此。注意到在9月28日和10月22日均出现过类似的情形: 1)表现为相机控制时序错误 以上现象均可以用指令错乱解释。好在带了新的相机控制手柄,导星用笔记本直接连接赤道仪,定时拍摄用手柄接到转换器上,没有“误事”。 连续拍摄直到天亮。检查一下,大失所望,星像竟有摆动(右图。连续拍摄。20061109041826-045607.pec:Std(RA) Std(dRA) 7.9888 7.7589 Std(DEC) Std(dDEC) 6.3651 6.101)。比较令人担忧的是从偏差记录显示上看不出明显的问题,也就是这个监测无法反映跟踪质量。而意外的是前面拍摄的5张照片(左图。中间察看过。部分20061109041826-045607.pec:Std(RA) Std(dRA) 7.8442 7.2151Std(DEC) Std(dDEC) 8.4426 5.9012)虽然由于大气抖动而星点不实,但跟踪很理想。 [2006-11-13] 检查了一下程序,发现20D程序中发送指令缓冲数组的指针复位不对,所以可能会多发送128个乱码。这可以解释1、2两条。但3条的原因未知,为什么在单独跟踪和直接控制后跟踪差了许多。在转换器中加入指令回送功能做监测。 [2006-11-15] 分析11月9日数据。前5张中后3张的偏差和后4张的对比,感觉相差不多,甚至前者更差。怀疑是USB电缆张力所致。 频谱均在23秒左右有一个峰值。但后4张的的强度明显比前3张大。 [2006-12-03] 天气晴好,明月高悬。在阳台上做了一次测试。目标猎户epsilon。5张10分钟照片,ISO100。4张叠加可见15.4等恒星。基本设置Set Tracking: Step 2 3 Ratio 5 6 Interval 2000,感觉结果还行。其他操作未出现问题。 在改造EM11线路板时将电机取下重新安装,没有任何的定位机构,尽量使得齿轮咬合紧密。6、7号夜间天气晴好,有月亮,做一下测试。导星逻辑修改为监测偏差的移动平均值,采用固定的修正速度。从图上看偏差较大,从照片上看似乎还可以。 6日M41单张,可见13等星。 7日在赤经曲线上发现一个大的尖峰,怀疑是粘在齿轮上的碎屑所致。 拍摄 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
