步进电机细分驱动

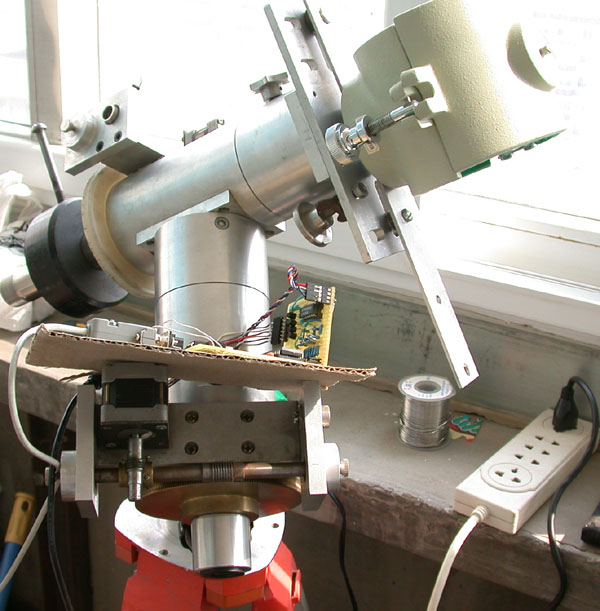

现在赤道仪的机械减速比为8640=216*40，步进电机转速0.1rps，合10pps。使用8435单极驱动最高8细分，在正常跟踪时基频80Hz。使用中发现在此速率下用手放在赤道仪上可明显感觉到震动。

为此重新设计了一个驱动电路。

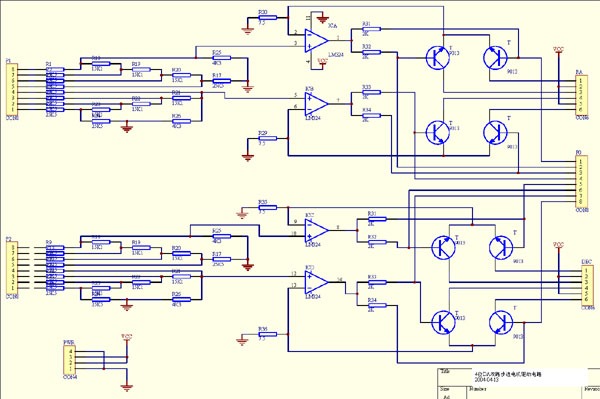

这是一个使用DA方式的32细分电路。通过AT89C51可控制2个步进电机。P1，P2分别提供参考电压，P0控制晶体管开关。P3和串口用来提供控制指令。

DA部分为4位，接到T型电阻网络上提供参考电压输出。

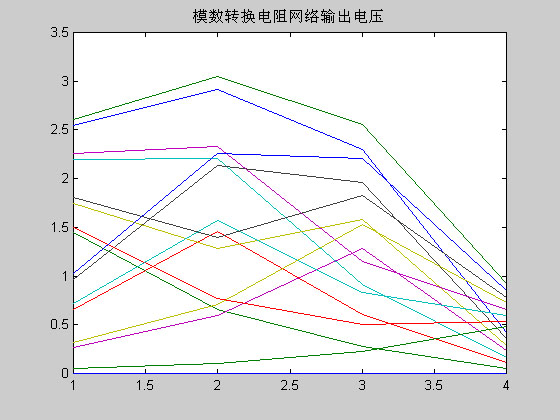

这个4级T型网络的各点输出电压如下图：

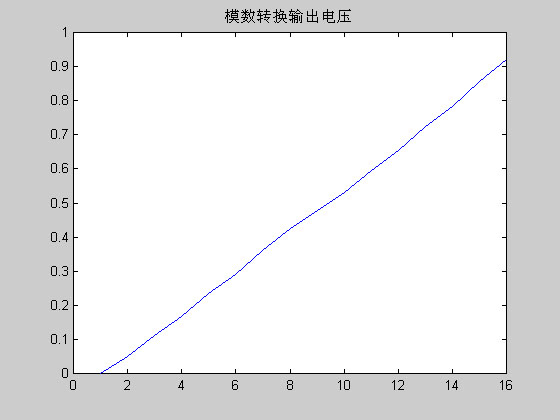

由于P1，P2内的上拉电阻（实测AT89C51 24PI 为8.4K）的影响，输出并不完全线性。

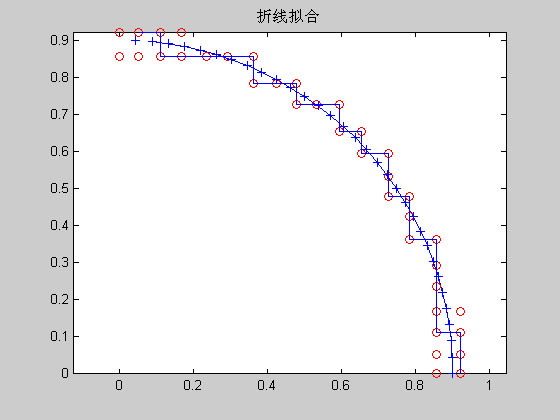

利用这16个离散电压用折线拟合32细分的矢量:

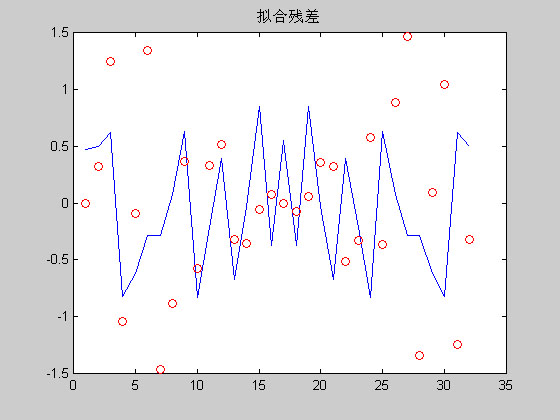

拟合误差估算:红色为角度偏差，在+-1.5度左右；蓝色为幅度偏差X20，在5%左右。

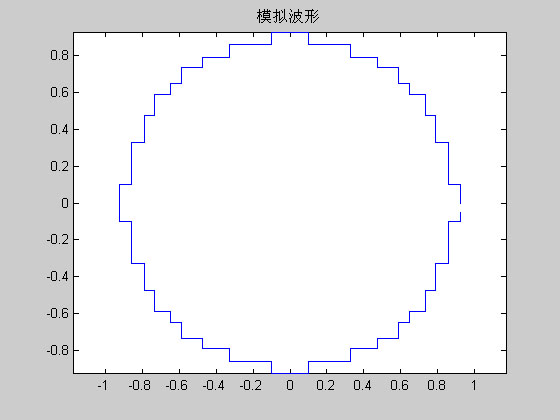

最后的转动矢量图：

这个电路实测在5V电源下工作，震动明显减小。最高速度32倍速（12欧姆线圈电阻）。

电路用手头的元件搭建，优点是成本低廉（8x9013, 1xLM324, 1x89C51,1xMAX232），缺点是电阻贼多。

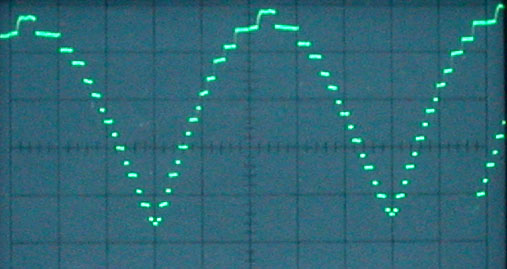

题图：实测取样电阻波形
