太阳光谱图

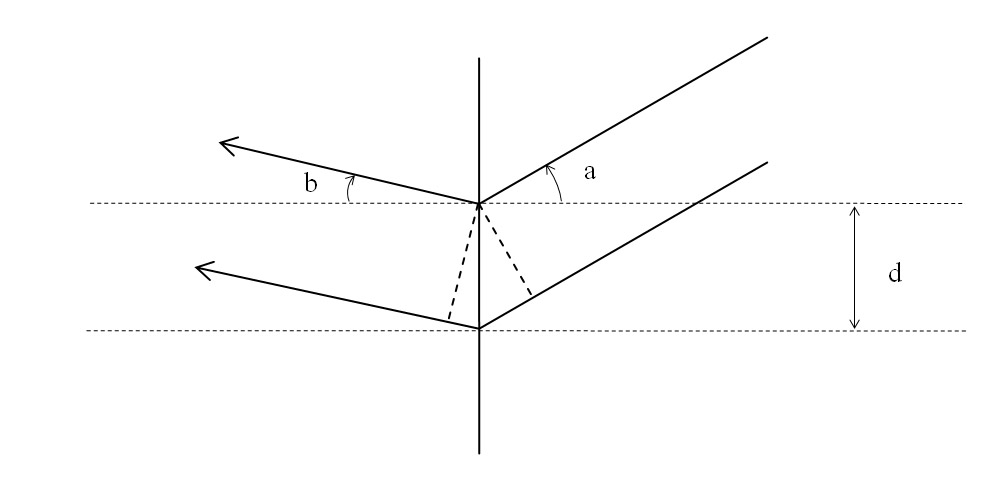

使用透射光栅拍摄1级光谱，出射角b与波长L和入射角a的关系为 d(sinb-sina)=+/-L。

在焦距f的像面上，波长L的光聚焦在x=f tgb的位置。即x=f sinb/cosb=f(L/d-sina)/cosb

以500线/毫米的光栅计算，当a=16度时，550nm的波长成像在中心，400nm和700nm波长与中心波长的夹角在4.3度，因此cosb在1~0.997之间，所以光谱照片上谱线位置与波长几乎呈线性关系。

光谱图制作过程：

原始照片剪裁合适的区域，使得暗线沿垂直方向。由于光栅位置不很精确，所以色散方向有些倾斜。

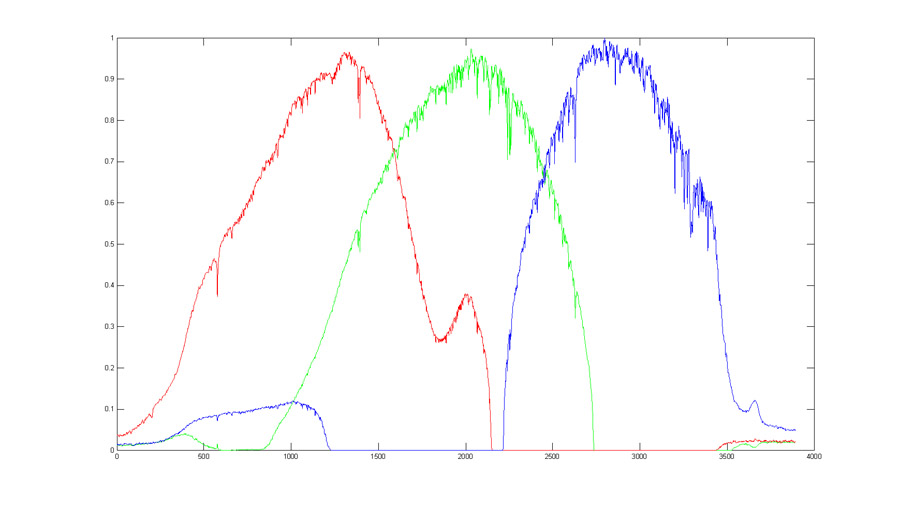

沿垂直方向取（中值）平均，得到强度曲线：

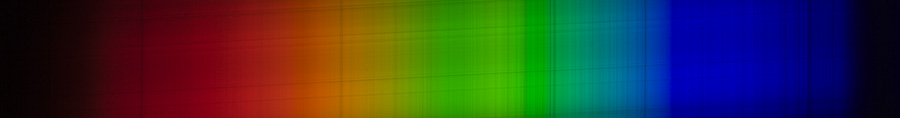

可将强度曲线转为图片：

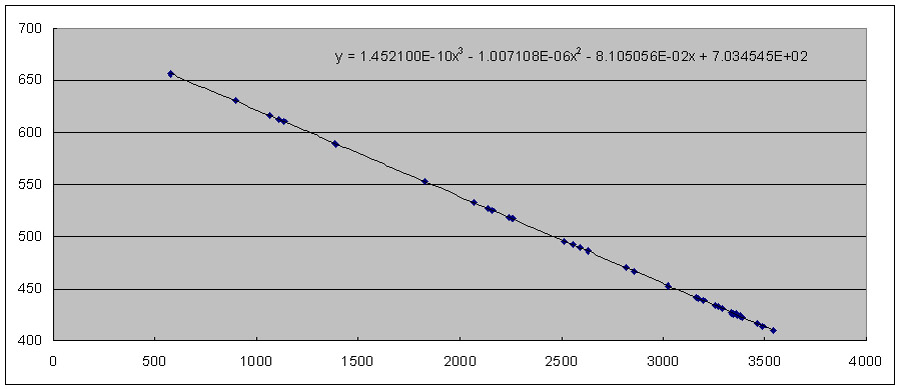

使用已知的夫琅和费线标定，可以得到位置-波长曲线。

在使用500线/毫米光栅，200mm镜头和EOS5D的条件下，比例尺约0.8埃/像素。

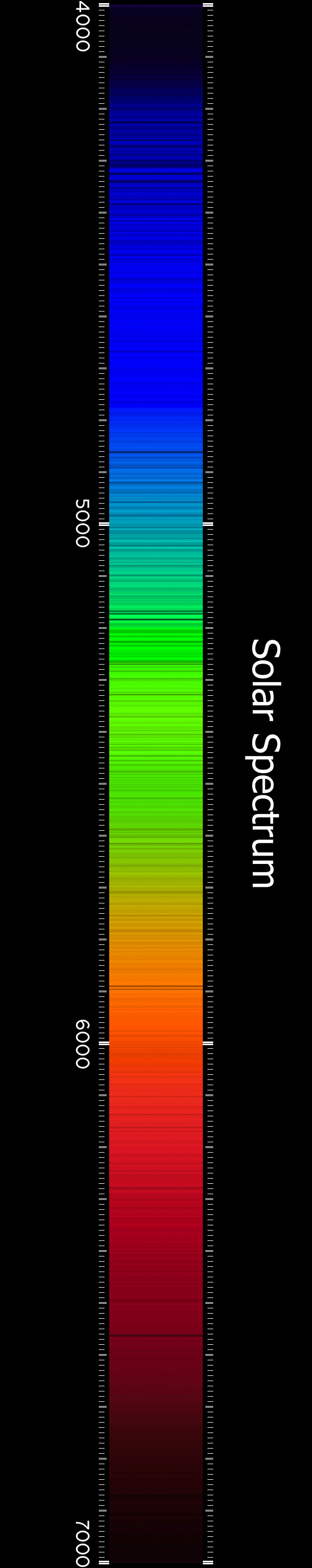

使用这条曲线，就可以绘制出均匀波长尺度的光谱图。
