光谱拍摄装置

核心部分是王炎收集的一件秘器：到现在也不知道正经名称是什么的“目镜”。

目镜包含棱镜和狭缝两个部分。

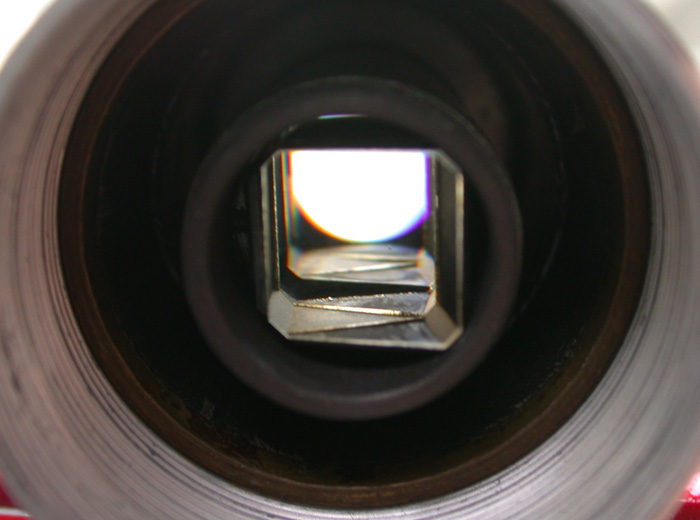

棱镜是色散元件。可以看出是串列的两组直视型棱镜：既不偏折光路，又提供较大的色散：

直视棱镜的结构比较：

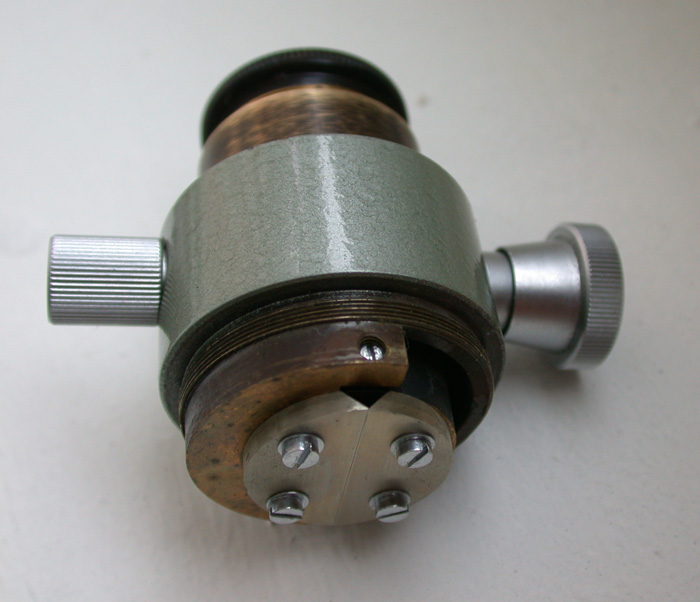

然后是一个精巧的可调狭缝。前面的刀口可以卸下做清洁。后面是一个透镜，焦点可调。

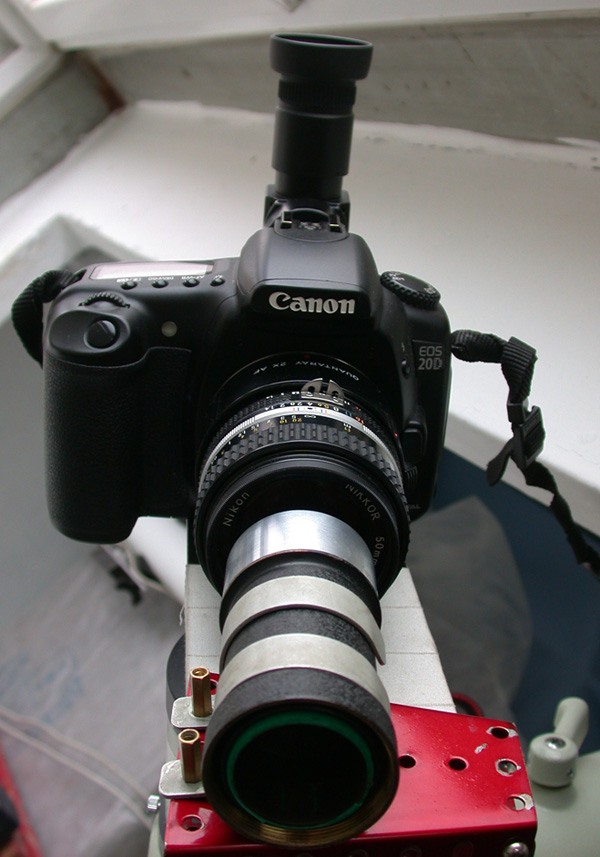

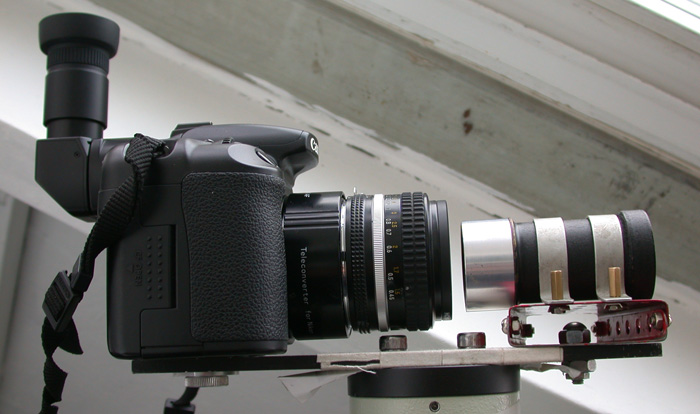

用小时候玩的建造模型把棱镜固定在镜头前，就成了物端光谱拍摄装置：

用标头加增倍镜比较合适。而且只要目标在视场中央附近，光谱像的比例尺都很接近。

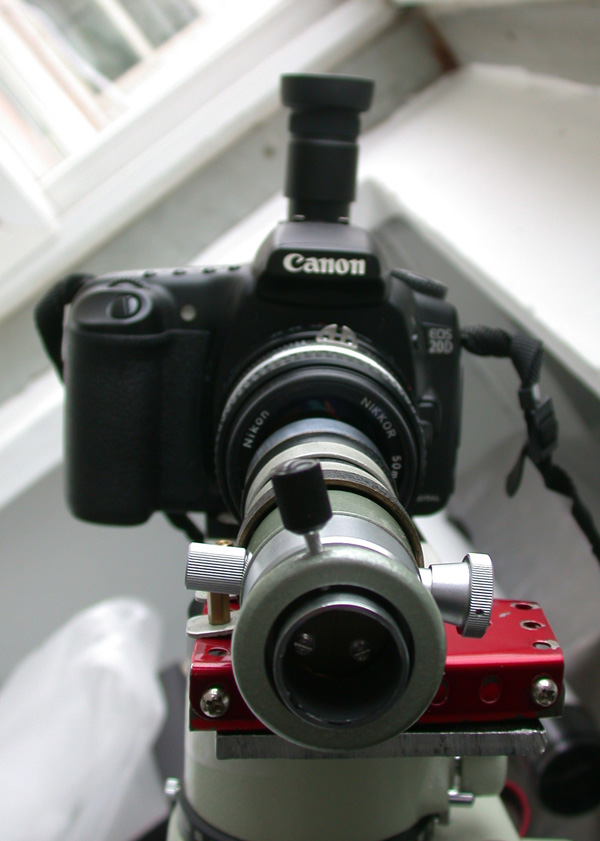

拍有缝光谱时要在前面加上狭缝，而且需要调整狭缝后的准直透镜保证成像。

整套装置很小巧，调测也简单。

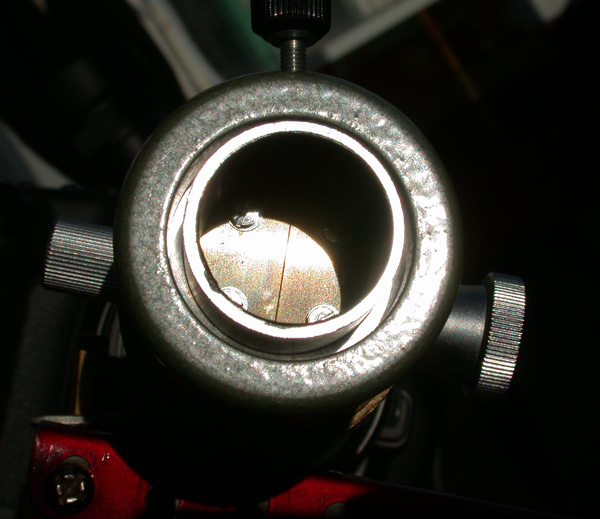

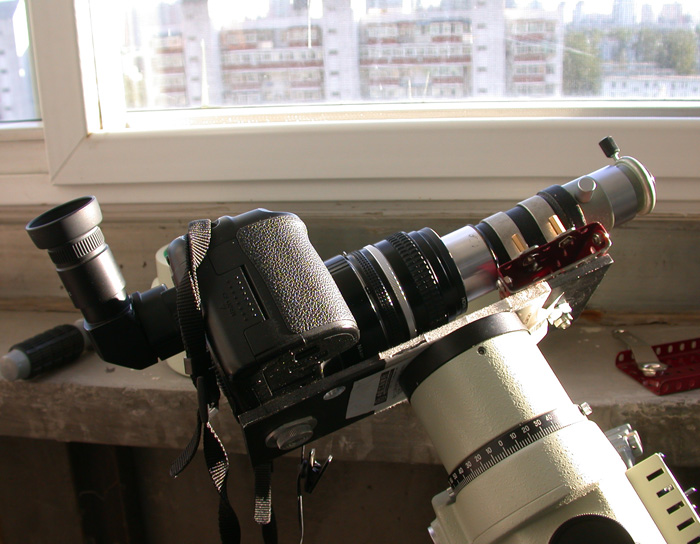

只要让阳光照到狭缝上就可以拍摄太阳光谱了：
