八木电线的制作

陈永明

八木天线它的优点是结构简单、增益高、方向性强，比较适合业余无线电爱好者自己动手制做。本人根据有关资料和个人制做12单元八木天线的经验，向大家介绍一下有关八木天线的设计计算和制作方法。

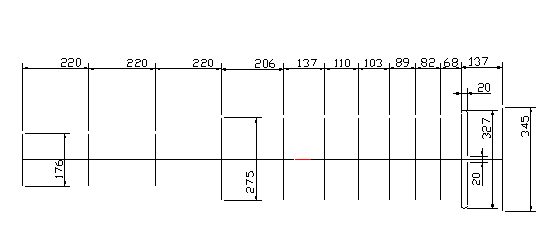

本人设计的八木天线的图纸：

下面先介绍一下各振子长度的计算方法。
1． 反射振子长度取0.52λ。（λ是波长）
2． 馈电振子长度取0.95λ/2；馈电振子宽度取0.03λ；馈电振子接线开口宽度一般取2.5cm。
3． 引向振子长度取0.4λ（10单元以上的，最远端的3~4个引向振子长度取0.2~0.3λ）。

各振子间的间距。
1． 第一根引向振子与馈电振子的间距为0.1λ。
2． 第二根引向振子与第一根引向振子的间距为0.12λ。
3． 第三根引向振子与第二根引向振子的间距为0.13λ。
4． 第四根引向振子与第三根引向振子的间距为0.15λ。
5． 第五根引向振子与第四根引向振子的间距为0.16λ。
6． 第六根引向振子与第五根引向振子的间距为0.2λ。
7． 第七根引向振子与第六根引向振子的间距为0.3λ。
8． 其于的引向振子间的间距0.325λ。
9． 反射振子与馈电振子的间距为0.15λ。

加工与安装注意事项

材料的选用：
a. 频率在400MHz以下的振子选用φ8~12的铜管或铝管。
b. 频率在400MHz以上的振子选用φ3~6的铜管或铝管。
c。天线横杆和支架可选用金属管或其他材材。

加工方法：
a. 馈电振子选用φ8~12mm铜管或铝管的可以采用热加工方法按设计的形状和尺寸把金属管内装满比较细的干沙子（注意要装实），加热后弯制成型，然后将沙子倒出既可，馈电振子选用φ3~6mm铜管或铝管的可以采用冷加工方法按设计的形状和尺寸用弯管器弯制成型。
b. 反射振子和引向振子分别焊接在天线横杆上，也可用螺丝钉固定，（注意所有振子一定要在一个平面上和天线横杆垂直，馈电振子要和天线横杆绝缘）

安装和注意事项：
用于接收电视信号，振子和地面平行安装。用于接收调频广播信号或用于业余电台的发射和接收时振子和地面要垂直安装。
支架的安装一定要稳固抗风，同时要注意防雷电，如果支架是金属管的可在金属管上直接安装一个比天线高1.5m的金属杆，做避雷针，注意支架必须接地可靠。

馈线的连接：
连接馈电振子的馈线可用300Ω扁馈线直接连接，如果用75Ω或50Ω同轴馈线，须加阻抗变换器

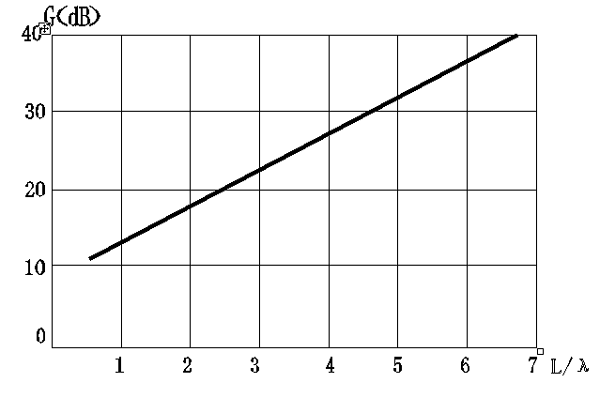

做好的八木天线的增益可由下表查出

G=L/λ
G:为天线的增益 L:是天线的长度（各振子的间距之和） λ：是波长
