解析NIKON D70

高松青

首先要准备好工具，一张白纸，气吹子，刷子，我觉得最主要的还是要找块和D70差不多大小的泡沫。

其道理很简单就是让你注意将拆下来的螺钉按D70上的原始位置再次装回去，钉子的类型有多种而且长短不一的。（这只是我的经验）

好好的D70:

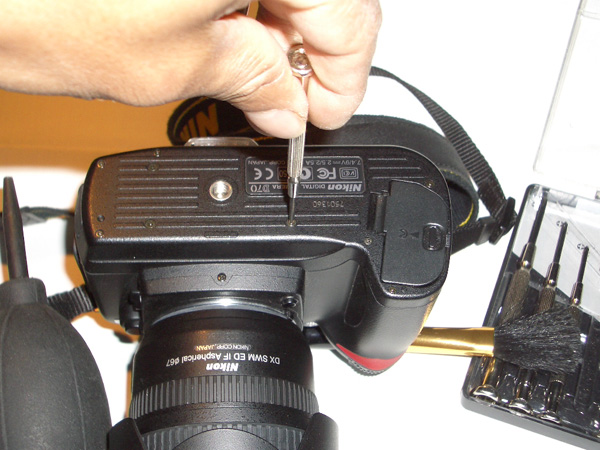

步骤一： 把工作台清理干净开始拆！将D70底部朝上放置，把底盖上的螺丝取下按 与D70相同位置插到泡沫上。

打开底盖：

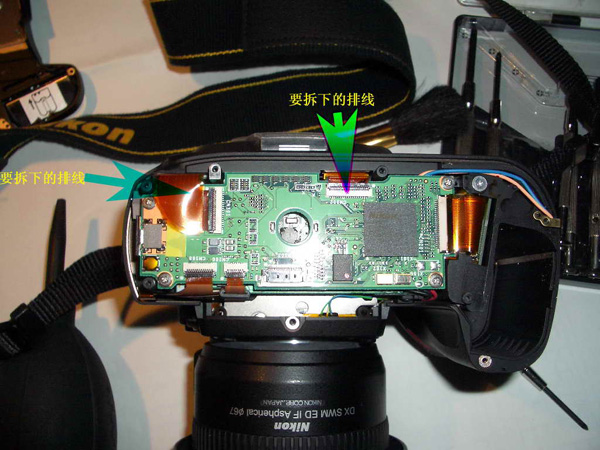

步骤二： 拆连接机背板的连线 拆印刷排线时要小心呦，锁紧压片很薄极容易断裂的！！！

断开软排线：

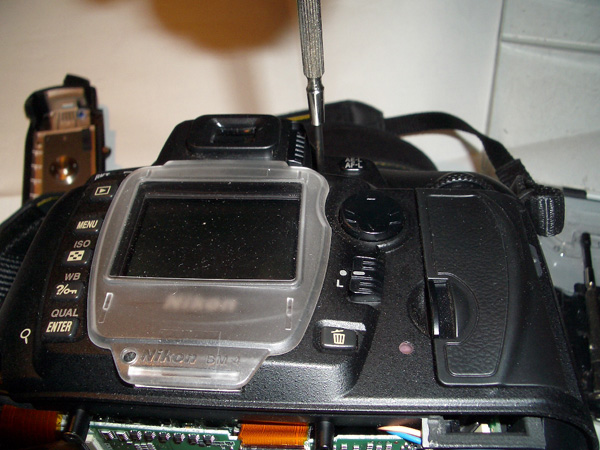

步骤三：拆后背 在这里需要注意的就是防静电。

取下后盖板：

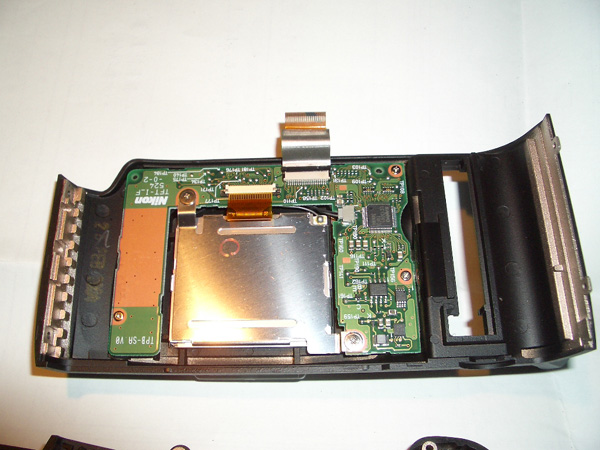

后视图：

取下底部线路板：

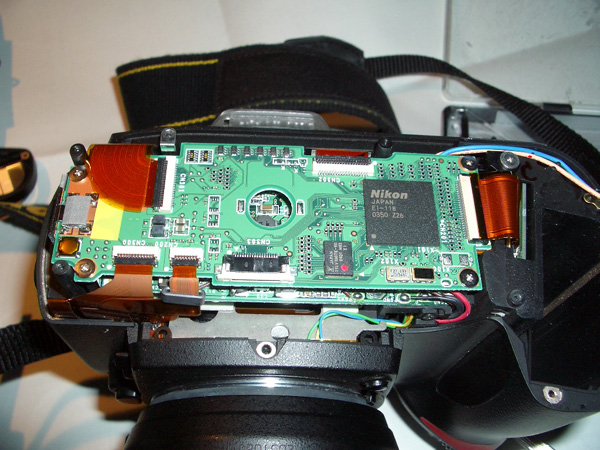

底视图：

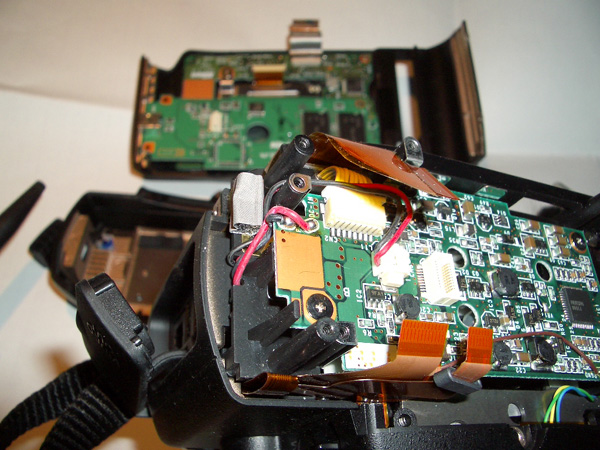

电源线：

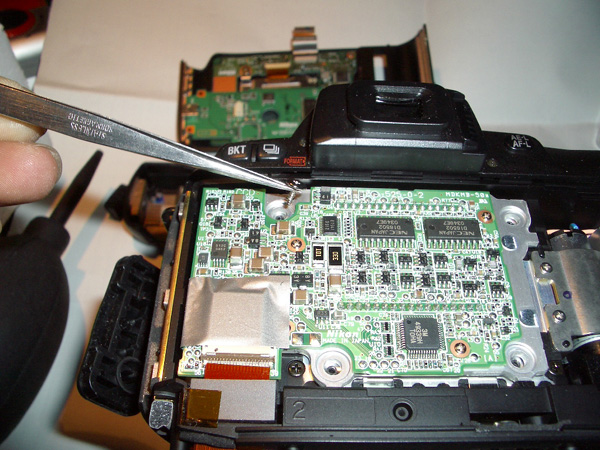

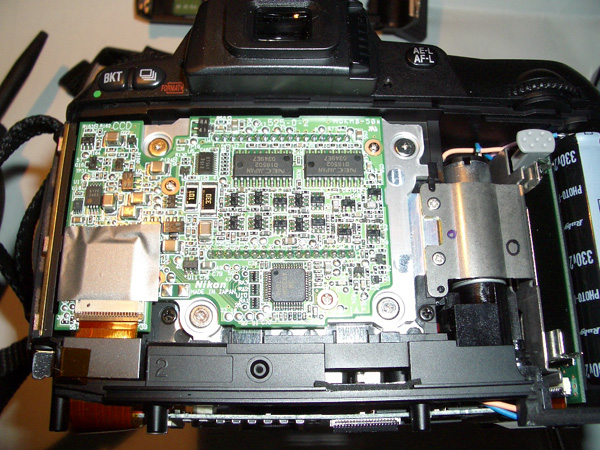

步骤四：拆CCD 线路板

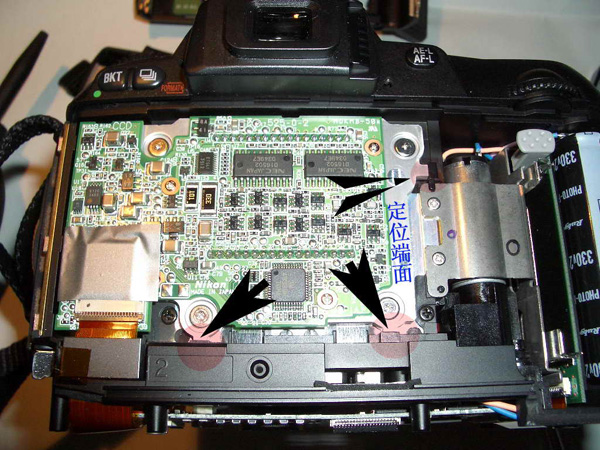

拆CCD前要注意的是CCD法兰和机身原始的安装位置，不过拆装过程中我发现nikon居然只用机械加工的 策略来保证CCD靶面垂直于镜头光轴的精度！！！我觉得有些不严谨。

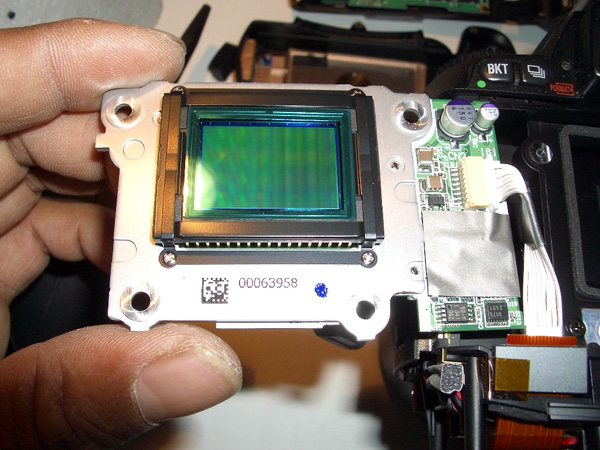

步骤五：取下CCD组件

注意和此板连接的排线。

步骤六：取红外截止滤镜

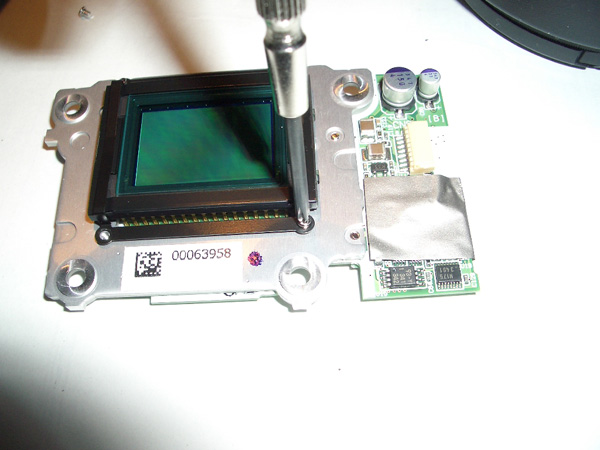

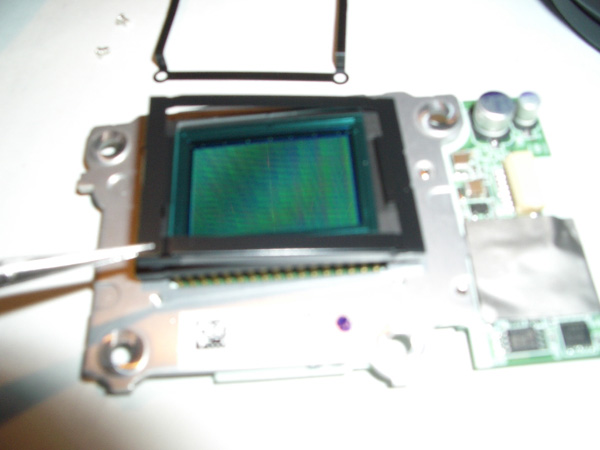

取下固定金属框：

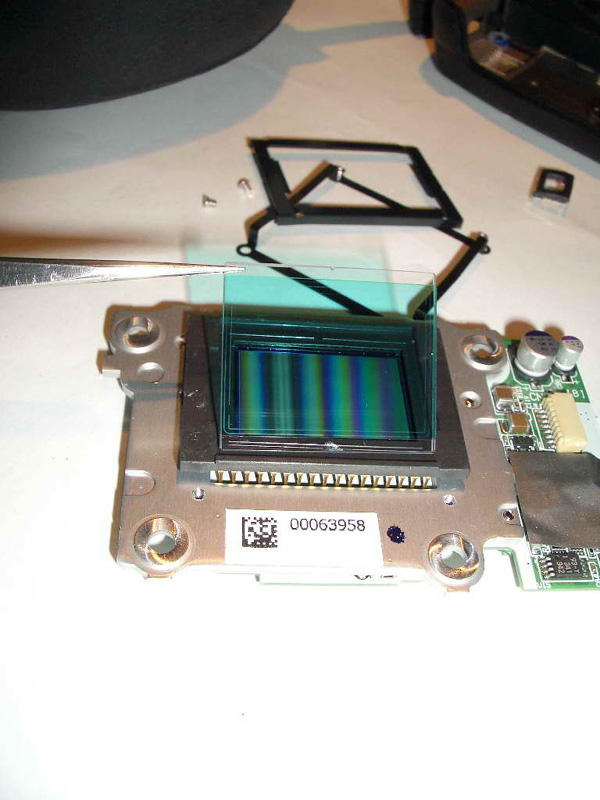

红外截止滤镜可以拿下。这是许多改装的起步点。

步骤七：拆下滤镜，如果直接拍摄是这样的（此图片来自网站http://www.astrosurf.org/buil/d70v10d/eval.htm）

拆下的一堆螺丝钉：

小结：如果把D70只做天文摄影用那么可以定制一片24MM*30MM厚度为1.33MM的低通滤镜，但是如果同时还要用到日常生活中那么就需要拆下滤镜，而采取在镜头后方加滤镜的方法，鱼和熊掌不能兼得的。
