改装实现长时间曝光

在互联网上很早就有高手提出了针对16510芯片的改装方案。见www.pmdo.com

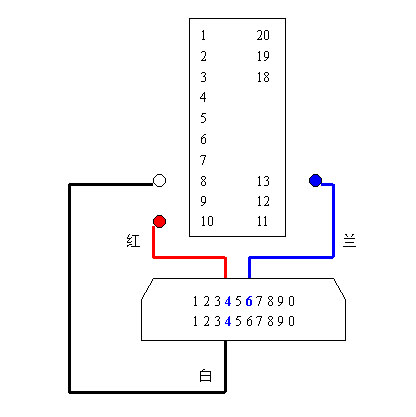

16510是CCD芯片驱动电路。其中10脚是衬底电压控制，高电平时电荷可以累积，可以作为电子快门。8和13是列转移控制输入，负电平有效。没有脉冲时电荷持续累积不读出。

6月底抽空把网眼摄像头改装了一下。

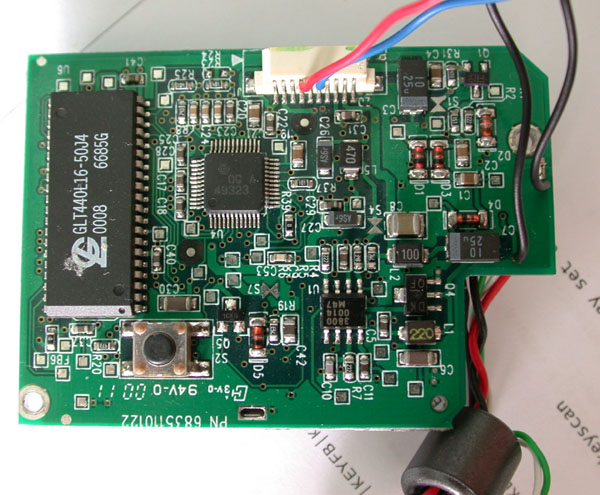

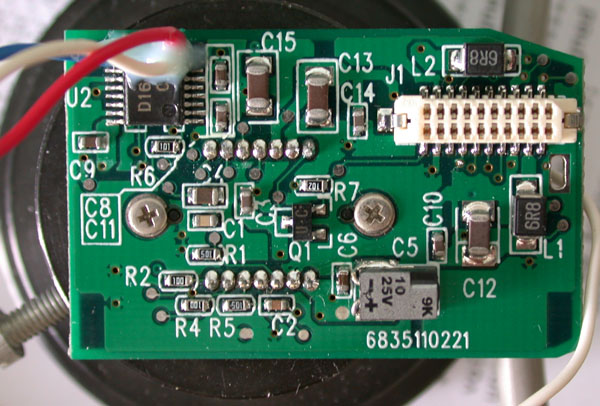

这个摄像头有2块通过插座垂直连接的线路板。分别与USB电缆相连和装有CCD。改装步骤为：

将烙铁头锉尖后加热，使之氧化后不沾锡；把别针头锉尖插在管脚下面。在烙铁加热后轻轻将管脚撬起向上弯折。用这种方法断开16510第8，10，13脚，没有想象的困难。但感觉第8脚在弯折后有点软。

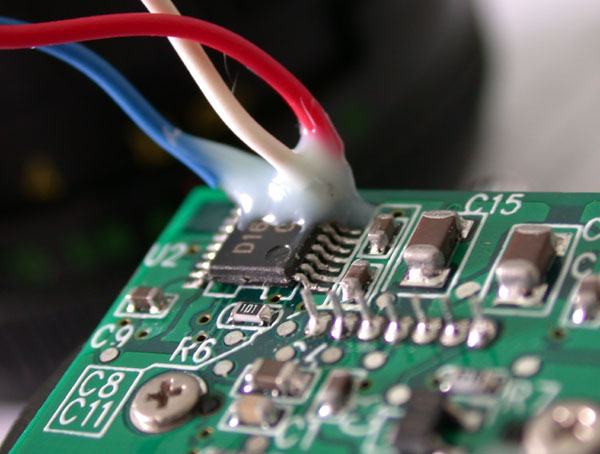

在16510的3个断路管脚上焊接软线，并用胶固定

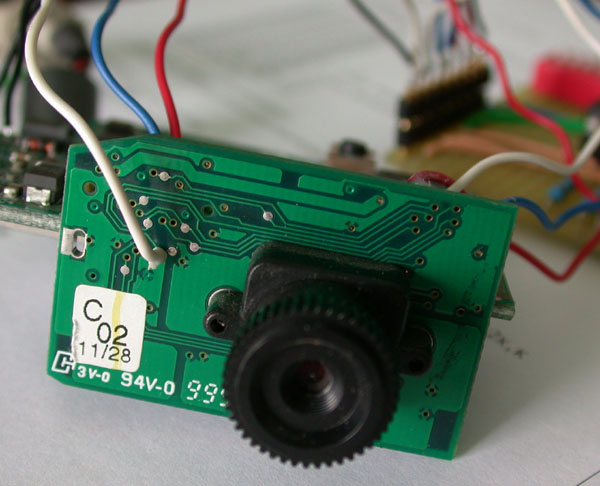

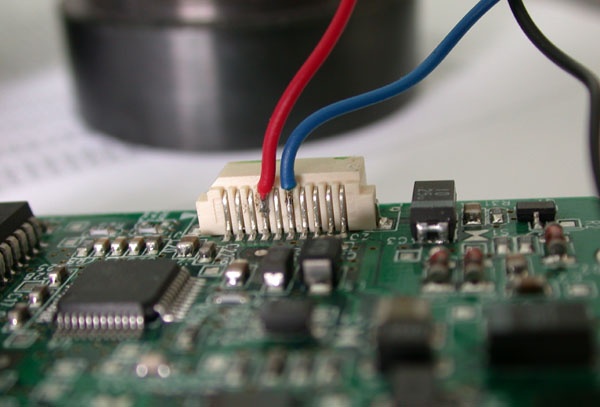

试着在10脚的焊盘上焊线。焊好后焊盘松动脱落。仔细研究发现两块线路板的连接插座与焊盘连接，大大简化了飞线的焊接。

从线路板上取电时发现芯片工作在低压。在USB线附近找到一个电源输入过孔。

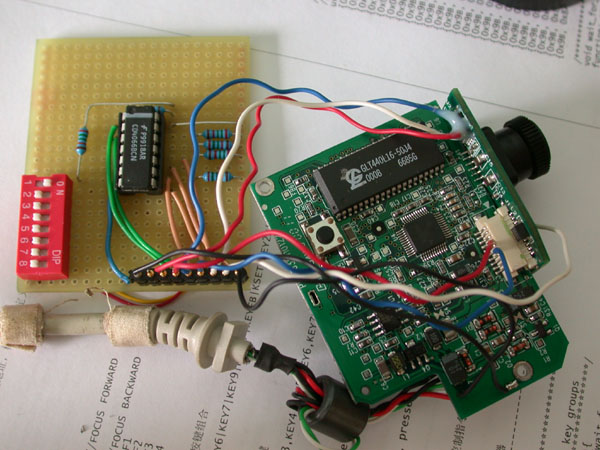

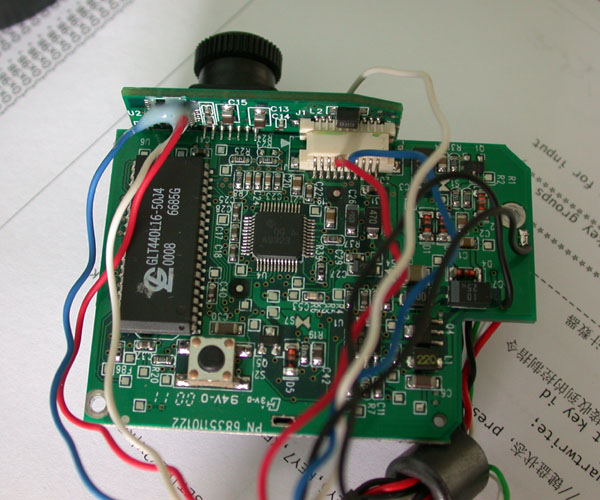

在改装前测量第8，13脚之间电阻，非连通。电路将三个管脚分别控制，保持最大的灵活性。用4066做开关，在没有接控制线时恢复正常模式。在控制板上加开关实现手动曝光控制。

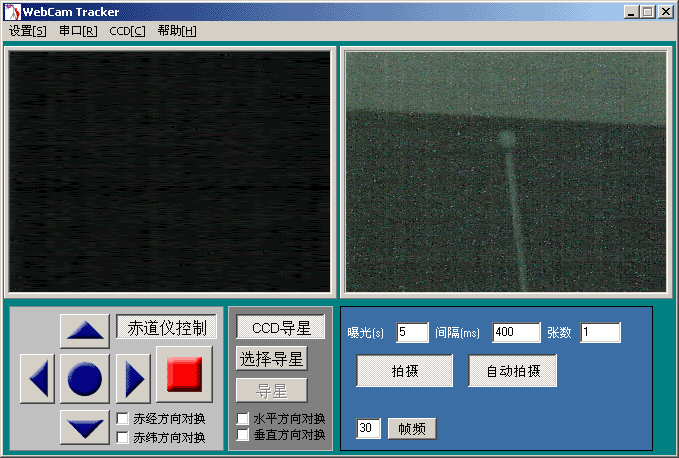

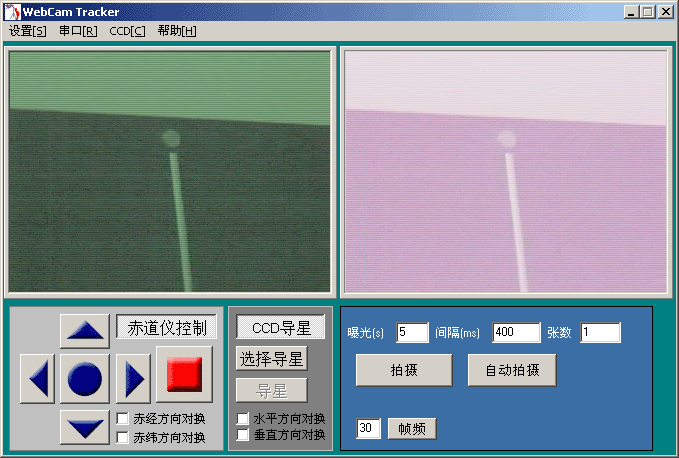

左：视频输入。右：5秒曝光。

利用8和13脚分别导通实现隔行读出：
