120mm望远镜信息

北京天文同好会

二零零一年五月十四日

本会在南京定制的15套口径125mm(有效口径120mm)，焦距600mm的双分离折射镜头，终于加工完成，日前已由南京取回，并由同好会的陈永明负责开始批量制作望远镜镜身和调焦部分。此镜头是由南京的张平老师主持加工，特别约请紫金山天文台的杨世杰老师设计的，在这里我们要对他们表示特别的感谢。

主镜焦距设计的这么短，主要是考虑到便于携带，因为我们观测大都是到野外，需要坐长途汽车或火车，拿不了太重的东西，即使是几个人一起开车出去，汽车后备箱容积也有限，不可能带太大太长的望远镜。
有了镜片只是第一步，其它如物镜座、镜筒、调焦总成等部分都还需要自己加工，15台这么小的批量找厂家加工是很困难的，成本也会很高。在各方面的朋友大力支持下，我们逐步解决了一个又一个难题，终于使原材料和机械加工问题都得到了落实。根据我们所能找到的材料的实际情况，老陈对张平老师提供的物镜座设计图做了相应的修改，终于在4月初搞出了一台样机。

说实话大家对此镜头的成像质量如何始终放心不下，同时物镜座、镜筒、调焦筒等部分的加工精度和装配精度也对成像质量有很大影响，我们总想尽快实际观测一下，4月13日老陈和齐锐首次用此120折射镜试观测，感觉效果不错，14日晚王炎、曹军、齐锐、寇文特地赶到老陈家，准备仔细看一看。天刚黑，木星、土星在西方低空，首先观测土星，在20倍、60倍、150倍的视场里，土星都很清晰，在附近还清楚的看到土卫六。再看木星，效果也不错，只是在放大60倍时，能感到木星边缘有少许色差，这是我们早就料到的，张平老师事先就说过：在高倍时可能会有少许残余色差和局部球差，这是其相对口径决定的，很难克服。可能是由于木星太亮了，看土星时就没感觉到色差，不过这对观测木星表面影响不大。在放大到150倍时，由于倍数大木星表面亮度降低了，色差反倒不明显了，而木星的条纹看得很清楚。

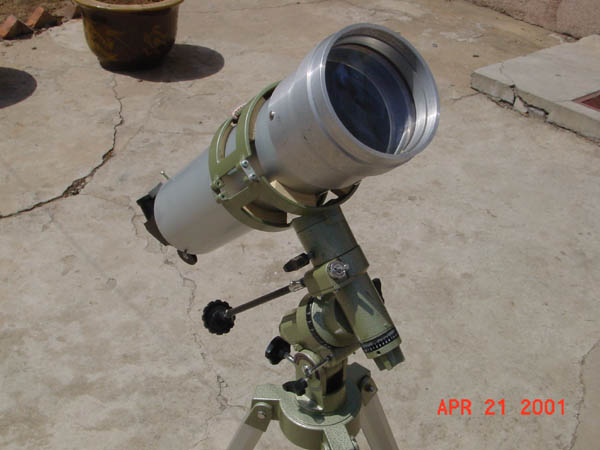

看过以后，大家很兴奋，感觉成像质量很好，超出了原先的期望值，心里的一块石头终于落地了。但由于望远镜是架在一个三角架上，不能跟踪，很难长时间观测同一目标，大家感觉很别扭，为了能在21日到兴隆参加流星观测研讨会时能用它很好地观测，老陈特意想办法把它固定在一架赤道仪上。4月20日晚上，我们一行十人赶到兴隆，21点多开始把赤道仪架好，把120折射镜安在上面开始观测，刚开始时天上有些薄云，很快就变好了。

首先观测了巨蟹座的M44和M67这两个疏散星团，在20倍视场中，繁星密集，星象很锐，天空背景很黑。
进行M天体马拉松观测的齐锐，用20X60双筒镜找不到M1，赶过来用此镜寻找，很快就在西方低空找到了。

在南天的乌鸦座上方很容易地找到了M104，这是一个河外星系，在20倍视场中，它并没什么特别，只是一个细长的暗淡光斑，但在放大60倍时，可以隐隐约约看出它中间有一条黑线，放大到120倍，就更明显看出M104被分成两半，而且一半大一半小。

在武仙座找到球状星团M13，20倍时可以看出星团边缘的星，60倍时中央的星也能分的出来了，和小口径的望远镜中看到的模糊的一团截然不同。

接着又观测了狮子座中的M65、M66，大熊座中的M81、M82、室女座中的M59、M60，这三组目标都是河外星系，两者相距都在半度左右，在放大60倍时还可以同时出现在视场中，观测效果比20X60双筒镜明显提高了很多，尤其在观测M59和M60时，根据以往的观测经验，首先找到5等星室女座ρ，在它右边半度左右的地方看到一小光斑，在60倍下看的很清楚，查星图得知这是NGC4596（亮度为10.4等，大小为4.0'x3.4'），从ρ向上移动1度半找到M59（亮度为9.6等，大小为5.3'x4.0'）、M60（亮度为8.8等，大小为7.6'x6.2'），在它俩下方十几分处又能看到一模糊的光斑，查星图知道这是NGC4638（亮度为11.2等，大小为2.4'x1.7'），看来这镜子的潜力还很大，能看到许多更暗淡深空天体。

接着我们又陆续地观测了M57、M27、M4、M80、M101、M51、M22。其中大的球状星团都能分出中央部分的星，M57可以看出中间有一黑点，显出环状星云的模样，M101能看出表面亮度不均匀，有明暗的变化，M51也能看出一些细节。

后来我们还在天龙座找到1999T1(McNaught-Hartley) 彗星，亮度很暗，已经达到此望远镜的极限，要不是有详细的星图和准确的预报位置，恐怕很难找到，但我们有几个人都独立的观察到它的存在，估计亮度在11-11.5等之间。

经过这一夜的观测，我们对这个折射镜的质量更加满意了，原来用20X60双筒镜观测深空天体只要找到目标就很满足了，今后用120折射镜能把观测提高一个台阶，可以看一看某些深空天体的细节了，对彗星的观测也能提高到11等以上了（第二天夜里我们用它又找到了亮度接近11等的周期彗星24P/Schaumasse）。

到目前为止，我们只作出了一台试验样机，其它的估计到6月也可以完工，现在能对这个镜子下一个肯定的结论，成象质量完全能满足我们的观测需要，在这里可以放心的推荐给大家。第一批只按订购人数定做了15套，由于有几位原来预定此镜的同好因故取消了定购，目前有2-3台可以转让给其他同好，但最好是北京的朋友或能来北京取货，用邮寄方式怕不太保险。如果有更多的人需要，能凑够10-15一个批量，我们也可以与张平老师探讨再做一批，各位同好如果对此镜感兴趣，可以与我们联系。

整个镜子不包括支架价钱在2800-3000元左右，物镜座、镜筒、调焦筒都是铝合金的，总重量在4-5公斤之间，总长度60厘米左右，镜筒直径12厘米，配三只凤凰光学的双对称目镜，f=30mm，20倍，视场2°；f=10mm，60倍，视场43'； f=4mm，150倍，视场20'。目镜也可以自己根据实际情况任意选配。支架可以选用坚固的三角架，可以选国内各种厂家的赤道仪，我们正在注意一些厂家的114反射镜的赤道仪，准备选择合适的定一批。
