佳能20D的快门线

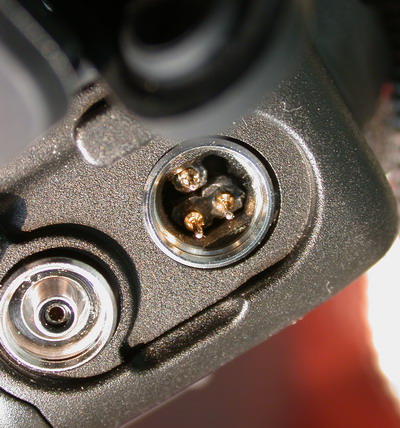

佳能20D的快门线接口为N3型，与D型插座的管脚排列尺寸相同。

插头制作：

1） 使用圆形插针（孔）排
2） 切下2孔排和单孔各一
3） 打磨形状至与插座相配合

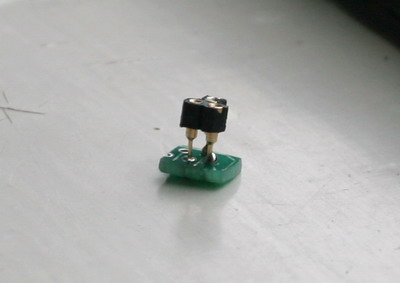

4） 将插针插入N3中

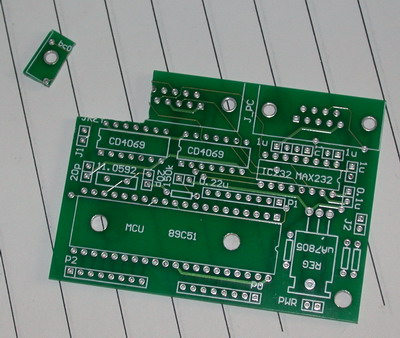

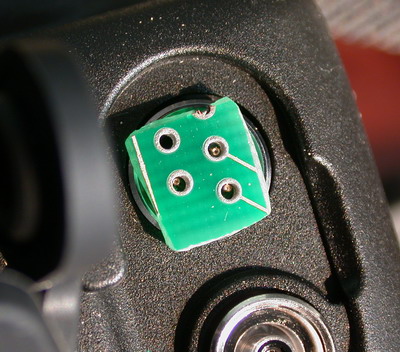

5） 在89C51的线路板上切下D型插座的部分，放在装好的插针上焊接

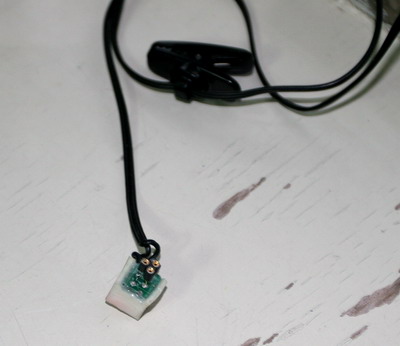

6） 取出做好的插头

7） 再接上一个小封装：

N3插座上面的触点为地，左边的是快门，右边的是对焦。快门必须在对焦之后接通，在对焦之前断开。

快门的开启由快门触点触发，而快门的关闭由对焦触点触发。

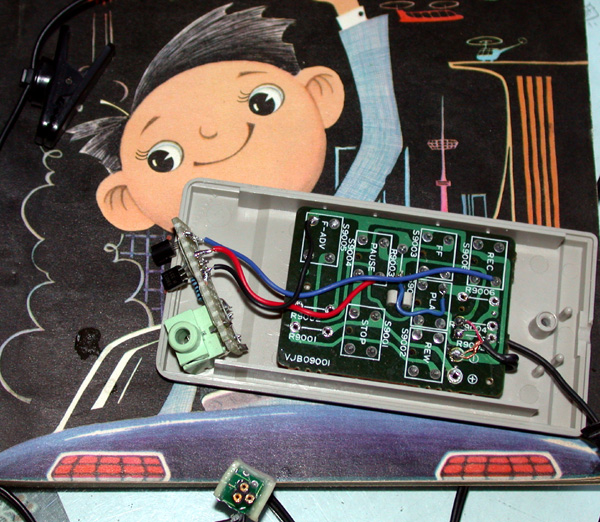

利用一个现成的控制器，就可以实现手动曝光。

为了操作B门，又加了一个电控接口，可以接收CMOS信号，控制晶体管的导通和截止，实现定时等功能。
